01
PRODUCT

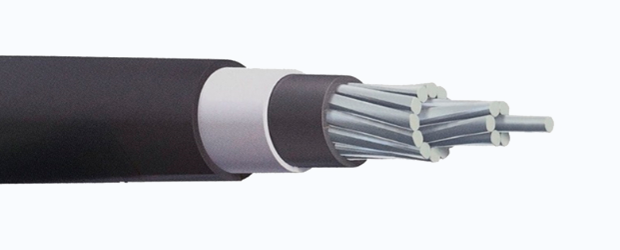

알루미늄 피복강심 가교폴리에틸렌 절연전선 (ACSR/AW-OC)
Aluminum Conductor Aluminum - Clad Steel Reinforced XLPE Insulated Wire
01
용도
고압 및 특별고압 가공 전선로에서 사용하는 절연
전선이며, 특히 중심선이 알루미늄 피복 강심으로 구성되어 내구성이 강합니다. 주로 가공배전선로
에서 사용됩니다.
02
적용규격
한국전력공사 규격
제품규격
SPECIFICATIONS
| 등급 | 공칭 단면적 (㎟) |
도체 | 최소 절연 저항 (㏁·㎞) |
절연 두께 (㎜) |
외경(Ø) | 도체 저항 (Ω/㎞) |
시험 전압 (㎸/1min) |
도체 인장 하중 (㎏f) |
계산 중량 (㎏/㎞) |
표준 길이 (m) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AI 소선수/형상 (No.) |
강선 소선수/지름 (No./㎜) |
외경 (㎜) |
||||||||||
| 6.6㎸ | 32 | 6/SB | 1/2.6 | 7.2 | 1500 | 2.0 | 11.2 | 0.877 | 12 | 1090 | 180 | 600 |
| 58 | 6/SB | 1/3.5 | 9.7 | 1500 | 2.5 | 14.7 | 0.484 | 12 | 1900 | 315 | 600 | |
| 95 | 6/SB | 1/3.5 | 12.0 | 1000 | 2.5 | 17.0 | 0.302 | 12 | 2360 | 445 | 600 | |
| 22.9㎸ | 32 | 6/SB | 1/2.6 | 7.2 | 2000 | 3.0 | 13.2 | 0.877 | 25 | 1090 | 210 | 600 |
| 58 | 6/SB | 1/3.5 | 9.7 | 1500 | 3.0 | 15.7 | 0.484 | 25 | 1900 | 330 | 600 | |
| 95 | 6/SB | 1/3.5 | 12.0 | 1500 | 3.5 | 19.0 | 0.302 | 25 | 2360 | 530 | 600 | |
| 160 | 18/SB | 1/3.2 | 15.4 | 1500 | 4.0 | 23.4 | 0.183 | 25 | 3080 | 730 | 600 | |
| 240 | 18/SB | 1/4.0 | 18.9 | 1000 | 4.0 | 27.0 | 0.123 | 25 | 4500 | 1040 | 600 | |
02
PRODUCT
트리억제형 수밀 알루미늄 피복강심 알루미늄 절연전선 (ACSR/AW-TR/OC)
Tree Retardant XLPE Insulated Wire
01
용도
특고압 가공배전선로에 사용하는 단심의 트래킹 억제형 수밀 알루미늄 피복강심 알루미늄 절언전선으로 내구성이 매우 강합니다. 주로 해안지역, 공업지역 및 산간지역에서 사용됩니다.
02
적용규격
한국전력공사 규격
제품규격
SPECIFICATIONS
| 등급 | 공칭 단면적 (㎟) |
도체 | 최소 절연 저항 (㏁·㎞) |
절연 두께 (㎜) |
외경(Ø) | 도체 저항 (Ω/㎞) |
시험 전압 (㎸/1min) |
도체 인장 하중 (㎏f) |
계산 중량 (㎏/㎞) |
표준 길이 (m) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AI 소선수/형상 (No.) |
강선 소선수/지름 (No./㎜) |
외경 (㎜) |
||||||||||
| 22.9㎸ | 58 | 6/SB | 1/3.5 | 9.7 | 0.6 | 1.2 | 15.7 | 0.484 | 25 | 1900 | 360 | 600 |
| 95 | 6/SB | 1/3.5 | 12.0 | 0.6 | 1.4 | 19.0 | 0.302 | 25 | 2360 | 520 | 600 | |
| 160 | 18/SB | 1/3.2 | 15.4 | 0.6 | 1.7 | 23.4 | 0.183 | 25 | 3080 | 750 | 600 | |
| 240 | 18/SB | 1/4.0 | 18.9 | 0.6 | 1.7 | 27.0 | 0.123 | 25 | 4500 | 1040 | 600 | |
03
PRODUCT

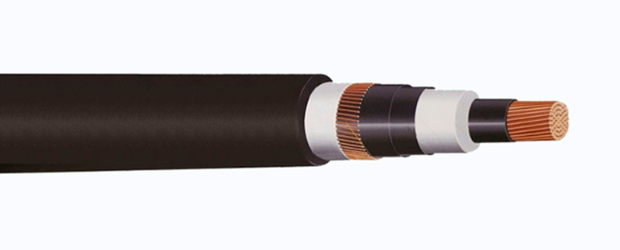

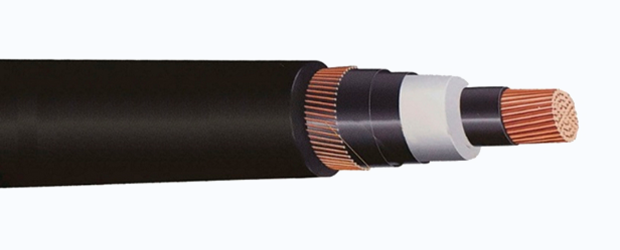

22.9㎸ 동심중성선 수밀형 난연 전력케이블 (FR CNCO-W)
22.9㎸ XLPE Insulated, Concentric Neutral Wire Shilded, Low Smoke Zero Halogen(HFPO) Sheathed, Water-proof Type Power Cable
01
용도
산업 및 상업적 용도의 중성선이며, 직접접지 또는 다중접지의 3상 4선식 배전선로에 사용되고
있습니다. 우수한 수분침투 차단성능이 있으며,
우수한 난연성능을 자랑함으로 전력구, 공동구,
변전소 구내, 빌딩 등의 난연화가 필요한 장소에
적합 합니다.
02
적용규격
한국전력공사 규격
제품규격
SPECIFICATIONS
| 도체 | 절연체 두께 (㎜) |
시스 두께 (㎜) |
외경(Ø) | 최대 도체 저항 (Ω/㎞) |
최소 절연 저항 (㏁·㎞) |
||
|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
구성모양 | 외경 (㎜) |
|||||
| 38 | 원형 압축 연선 | 7.3 | 6.6 | 3.0 | 34 | 0.481 | 3500 |
| 60 | 원형 압축 연선 | 9.3 | 6.6 | 3.0 | 36 | 0.305 | 3000 |
| 100 | 원형 압축 연선 | 12.0 | 6.6 | 3.0 | 40 | 0.183 | 2500 |
| 150 | 원형 압축 연선 | 14.7 | 6.6 | 3.0 | 43 | 0.122 | 2000 |
| 200 | 원형 압축 연선 | 17.0 | 6.6 | 3.0 | 45 | 0.0915 | 2000 |
| 250 | 원형 압축 연선 | 19.0 | 6.6 | 3.0 | 51 | 0.0568 | 2000 |
| 325 | 원형 압축 연선 | 21.7 | 6.6 | 3.0 | 51 | 0.0568 | 2000 |
| 400 | 원형 압축 연선 | 24.1 | 6.6 | 3.0 | 54 | 0.0462 | 1500 |
| 500 | 원형 압축 연선 | 26.9 | 6.6 | 3.0 | 57 | 0.0369 | 1500 |
| 600 | 원형 압축 연선 | 29.5 | 6.6 | 4.0 | 61 | 0.0308 | 1500 |
04
PRODUCT

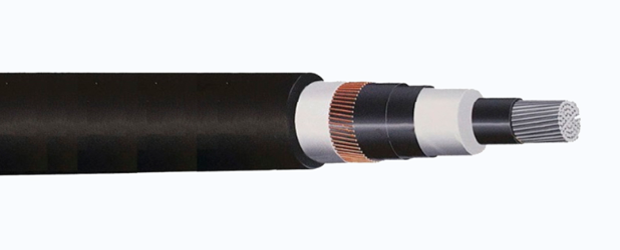

22.9㎸ 수트리 억제 난연 알루미늄 전력케이블 (FR CNCO-W/AL)
22.9㎸ Concentric Neutral Type Water Tree Retardant XLPE Insulated Halogen free Polyolefin(HEPO)
Jacketed Water-proof Power Aluminum Cable
01
용도
산업 및 상업적 용도의 중성선이며, 직접접지 또는 다중접지의 3상 4선식 배전선로에 사용되고 있습니다. 우수한 수분침투 차단성능이 있으며, 우수한 난연성능을 자랑함으로 전력구, 공동구, 변전소 구내, 빌딩 등의 난연화가 필요한 장소에 적합합니다.
02
적용규격
한국전력공사 규격
제품규격
SPECIFICATIONS
| 도체 | 절연체 두께 (㎜) |
시스 두께 (㎜) |
완성외경 (㎜) |
최대 도체 저항 (Ω/㎞) |
최소 절연 저항 (㏁·㎞) |
||
|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
구성모양 | 외경 (㎜) |
|||||
| 95 | C.C | 11.4 | 6.8 | 1.5 | 34.6 | 0.320 | 3000 |
| 240 | C.C | 18.3 | 6.8 | 1.5 | 43.8 | 0.125 | 2000 |
| 420 | C.C | 23.2 | 6.8 | 2.4 | 50.7 | 0.0778 | 2000 |
05
PRODUCT
22.9㎸ 수트리 억제 충실 전력케이블 (TR CNCE-W)
22.9㎸ Concentric Neutral Type Water Tree Retardant XLPE Insulated Extruded-to-Fill Polyethylene
Jacketed Water-proof Power Cable
01
용도
산업 및 상업적 용도의 중성선이며, 직접접지 또는 다중접지의 3상 4선식 배전선로에 사용되고 있습니다. 수분침투 차단 성능이 뛰어나 수분에 접촉되는 장소에 적합합니다.
02
적용규격
한국전력공사 규격
제품규격
SPECIFICATIONS
| 도체 | 절연체 두께 (㎜) |
시스 두께 (㎜) |
완성외경 (㎜) |
최대 도체 저항 (Ω/㎞) |
최소 절연 저항 (㏁·㎞) |
절연층 외경 (㎜) |
||
|---|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
구성모양 | 외경 (㎜) |
||||||
| 60 | 원형 압축 연선 | 9.3 | 6.80 | 1.5 | 35 | 0.305 | 3000 | 22.34/24.63 |
| 200 | 원형 압축 연선 | 17.0 | 6.80 | 1.5 | 45 | 0.0915 | 2000 | 30.26/32.61 |
| 325 | 원형 압축 연선 | 21.7 | 6.80 | 2.4 | 53 | 0.0568 | 2000 | 35.16/37.56 |
| 600 | 원형 압축 연선 | 29.5 | 6.80 | 2.4 | 62 | 0.0308 | 1500 | 43.16/45.61 |
06
PRODUCT
22.9㎸ 수트리 억제 충실 알루미늄 전력케이블 (TR CNCE-W/AL)
22.9㎸ Concentric Neutral Type Water Tree Retardant XLPE Insulated Extruded-to-Fill Polyethylene Jacketed Water-proof Power Aluminum Cable
01
용도
산업 및 상업적 용도의 중성선이며, 직접접지 또는 다중접지의 3상 4선식 배전선로에 사용되고 있습니다.수분침투 차단 성능이 뛰어납니다.
02
적용규격
한국전력공사 규격
제품규격
SPECIFICATIONS
| 도체 | 절연체 두께 (㎜) |
시스 두께 (㎜) |
완성외경 (㎜) |
최대 도체 저항 (Ω/㎞) |
최소 절연 저항 (㏁·㎞) |
절연층 외경 (㎜) |
||
|---|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
구성모양 | 외경 (㎜) |
||||||
| 95 | 원형 압축 연선 | 11.4 | 6.80 | 1.5 | 34.6 | 0.320 | 3000 | 26.24 |
| 240 | 원형 압축 연선 | 18.3 | 6.80 | 1.5 | 43.8 | 0.125 | 2000 | 33.92 |
| 400 | 원형 압축 연선 | 23.2 | 6.80 | 2.4 | 50.7 | 0.0778 | 2000 | 38.07 |
07
PRODUCT

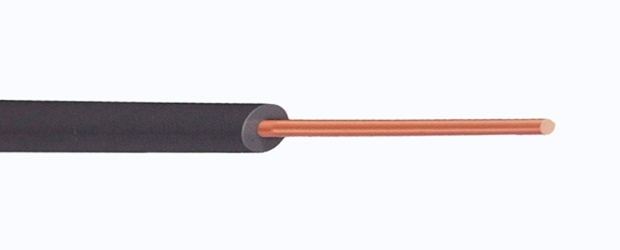

22.9㎸ 특고압 인하용 절연전선 (Sol - P.D.C)
22.9㎸ Drop Wire for Pole Transformer
01
용도
22.9㎸ 고압 인하용 XLPE 절연케이블로, SOL-PDC 솔피디씨 OC 5MM 허용전류(115A)입니다. 고압 및 특고압 가공선 선로에서 주상 변압기의 1차 측에 연결하는데 사용하는 전선입니다.
02
적용규격
한국전력공사 규격
제품규격
SPECIFICATIONS
| 도체 | 절연체 두께 (㎜) |
시스 두께 (㎜) |
완성외경 (㎜) |
최대 도체 저항 (Ω/㎞) |
시험 전압 (V/1min) |
최소 절연 저항 (㏁·㎞) |
표준 길이 (m) |
||
|---|---|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
소선수/소선경 (No./㎜) |
외경 (㎜) |
|||||||
| - | 2.0 | 2.0 | 3.0 | - | 8.0 | 5.65 | 12000 | 2500 | 300 |
| - | 2.6 | 2.6 | 3.0 | - | 8.6 | 3.35 | 12000 | 2500 | 300 |
| - | 3.2 | 3.2 | 3.0 | - | 9.2 | 2.21 | 12000 | 2500 | 300 |
| - | 5.0 | 5.0 | 4.0 | - | 13.0 | 0.905 | 25000 | 4000 | 300 |
| 5.5 | 7/0.7 | 3.0 | 3.0 | - | 9.0 | 3.33 | 12000 | 4000 | 300 |
| 8 | 7/1.2 | 3.6 | 3.0 | - | 9.6 | 2.31 | 12000 | 2500 | 300 |
| 14 | 7/1.6 | 4.8 | 3.0 | - | 11.0 | 1.30 | 12000 | 2500 | 300 |
| 22 | 7/2.0 | 6.0 | 3.0 | - | 12.0 | 0.824 | 12000 | 2500 | 300 |
| 30 | 7/2.3 | 6.9 | 3.0 | - | 13.0 | 0.623 | 12000 | 2500 | 300 |
08
PRODUCT

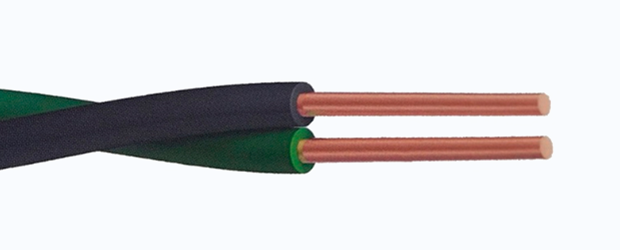

인입용 비닐절연전선 (DV)
PVC Insulated Drop Service Wire
01
용도
주로 AC 600V 이하의 가공인입선으로 사용됩니다. PVC로 피복한 절연전선으로 내후성 및 내구성이 매우 우수하며 화재 또는 감전 사고 없이 오랫동안 안전하게 사용할 수 있습니다.
02
적용규격
힌극잔략겅시 규격, 한국산업규격(KS)
제품규격
SPECIFICATIONS
2개연 Duplex (DV-2R) KS C : 3315
| 도체 | 절연체 두께 (㎜) |
완성외경 (㎜) |
도체 저항 (Ω/㎞) |
시험 전압 (V/1min) |
절연 저항 (㏁·㎞) |
최소 인중 하중 (㎏f) |
계산 중량 (㎏/㎞) |
표준 길이 (m) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
소선수/소선경 (No./㎜) |
외경 (㎜) |
도체 상호간 (공중) |
도체 대지간 (수중) |
20℃ | 60℃ | ||||||
| - | 2.0 | 2.0 | 0.8 | 7.2 | 5.89 | 3.0 | 1.5 | 50 | 0.15 | 127 | 75 | 300 |
| - | 2.6 | 2.6 | 1.0 | 9.2 | 3.48 | 3.0 | 1.5 | 50 | 0.15 | 211 | 125 | 200 |
| - | 3.2 | 3.2 | 1.2 | 11.5 | 2.30 | 3.0 | 1.5 | 50 | 0.15 | 326 | 190 | 200 |
| 8 | 7/1.2 | 3.6 | 1.2 | 12.0 | 2.46 | 3.0 | 1.5 | 50 | 0.15 | 326 | 205 | 300 |
| 14 | 7/1.6 | 4.8 | 1.4 | 15.5 | 1.38 | 3.0 | 1.5 | 40 | 0.1 | 574 | 340 | 300 |
| 22 | 7/2.0 | 6.0 | 1.6 | 18.5 | 0.832 | 4.0 | 1.5 | 40 | 0.1 | 418 | 525 | 300 |
| *30 | 7/2.3 | 6.9 | 1.6 | 21.0 | 0.623 | 4.0 | 1.5 | 40 | 0.1 | 570 | 680 | 300 |
| 38 | 7/2.6 | 7.8 | 1.8 | 23.0 | 0.492 | 4.0 | 1.5 | 40 | 0.1 | 722 | 860 | 300 |
| *50 | 19/1.8 | 9.0 | 1.8 | 26.0 | 0.382 | 4.0 | 1.5 | 30 | 0.1 | 900 | 1100 | 300 |
3개연 Triplex (DV-3R)
| 도체 | 절연체 두께 (㎜) |
완성외경 (㎜) |
도체 저항 (Ω/㎞) |
시험 전압 (V/1min) |
절연 저항 (㏁·㎞) |
최소 인중 하중 (㎏f) |
계산 중량 (㎏/㎞) |
표준 길이 (m) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
소선수/소선경 (No./㎜) |
외경 (㎜) |
도체 상호간 (공중) |
도체 대지간 (수중) |
20℃ | 60℃ | ||||||
| - | 2.0 | 2.0 | 0.8 | 7.8 | 5.89 | 3.0 | 1.5 | 55 | 0.2 | 127 | 115 | 300 |
| - | 2.6 | 2.6 | 1.0 | 9.9 | 3.48 | 3.0 | 1.5 | 55 | 0.2 | 211 | 190 | 200 |
| - | 3.2 | 3.2 | 1.2 | 12.5 | 2.30 | 3.0 | 1.5 | 55 | 0.2 | 316 | 285 | 200 |
| 8 | 7/1.2 | 3.6 | 1.2 | 13.0 | 2.46 | 3.0 | 1.5 | 55 | 0.2 | 326 | 310 | 300 |
| 14 | 7/1.6 | 4.8 | 1.4 | 16.5 | 1.38 | 3.0 | 2.0 | 45 | 0.15 | 574 | 510 | 300 |
| 22 | 7/2.0 | 6.0 | 1.6 | 20.0 | 0.832 | 4.0 | 2.0 | 45 | 0.15 | 418 | 785 | 300 |
| *30 | 7/2.3 | 6.9 | 1.6 | 22.0 | 0.623 | 4.0 | 2.0 | 45 | 0.15 | 570 | 1025 | 300 |
| 38 | 7/2.6 | 7.8 | 1.8 | 25.0 | 0.492 | 4.0 | 2.0 | 45 | 0.15 | 722 | 1290 | 300 |
| *50 | 19/1.8 | 9.0 | 1.8 | 28.0 | 0.382 | 4.0 | 2.0 | 35 | 0.15 | 900 | 1650 | 300 |
09
PRODUCT

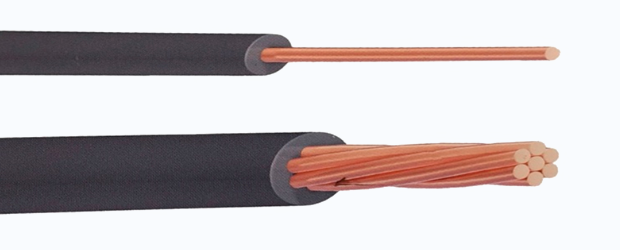

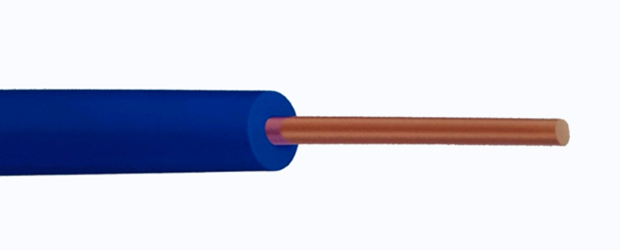

450/750V 일반용 단심 비닐절연전선 (IV)
450/750V Insulated Wire
01
용도
정격전압 450/750V 이하의 고정 배선용으로 사용되며 내후성, 내구성이 양호한 만큼 매우 널리 보급이 되어있습니다. IV 전선은 스위치나 콘센트 배선에 주로 사용됩니다.
02
적용규격
한국산업규격(KS)
제품규격
SPECIFICATIONS
| 도체 | 절연체 두께 (㎜) |
완성외경 (상한값) (㎜) |
도체 저항 (Ω/㎞) |
시험 전압 (V/1min) |
최소 절연 저항 (㏁·㎞) |
계산 중량 (㎏/㎞) |
표준 길이 (m) |
||
|---|---|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
소선수/소선경 (No./㎜) |
외경 (㎜) |
|||||||
| 1.5 | 1/1.38 | 1.38 | 0.7 | 3.2 | 12.1 | 2500 | 0.011 | 24 | 300 |
| 7/0.53 | 1.59 | 0.7 | 3.3 | 12.1 | 2500 | 0.010 | 25 | 300 | |
| 2.5 | 1/1.78 | 1.78 | 0.8 | 3.9 | 7.41 | 2500 | 0.010 | 34 | 300 |
| 7/0.67 | 2.01 | 0.8 | 4.0 | 7.41 | 2500 | 0.009 | 35 | 300 | |
| 4 | 1/2.25 | 2.25 | 0.8 | 4.4 | 4.61 | 2500 | 0.0085 | 50 | 300 |
| 7/0.82 | 2.55 | 0.8 | 4.6 | 4.61 | 2500 | 0.0077 | 55 | 300 | |
| 6 | 1/2.76 | 2.76 | 0.8 | 5.0 | 3.08 | 2500 | 0.0070 | 70 | 300 |
| 7/1.04 | 3.12 | 0.8 | 5.2 | 3.08 | 2500 | 0.0065 | 75 | 300 | |
| 10 | 1/3.57 | 3.57 | 1.0 | 6.4 | 1.83 | 2500 | 0.0070 | 115 | 300 |
| 7/1.35 | 4.05 | 1.0 | 6.7 | 1.83 | 2500 | 0.0065 | 120 | 300 | |
| 16 | 원형 압축 연선 | 4.7 | 1.0 | 7.8 | 1.15 | 2500 | 0.0050 | 170 | 300 |
| 25 | 원형 압축 연선 | 5.9 | 1.2 | 9.7 | 0.727 | 2500 | 0.0050 | 270 | 300 |
| 35 | 원형 압축 연선 | 6.9 | 1.2 | 10.9 | 0.524 | 2500 | 0.0043 | 370 | 300 |
| 50 | 원형 압축 연선 | 8.1 | 1.4 | 12.8 | 0.387 | 2500 | 0.0043 | 510 | - |
| 70 | 원형 압축 연선 | 9.8 | 1.4 | 14.6 | 0.268 | 2500 | 0.0035 | 685 | - |
| 95 | 원형 압축 연선 | 11.5 | 1.6 | 17.1 | 0.193 | 2500 | 0.0035 | 935 | - |
| 120 | 원형 압축 연선 | 12.9 | 1.6 | 18.8 | 0.153 | 2500 | 0.0032 | 1170 | - |
| 150 | 원형 압축 연선 | 14.4 | 1.8 | 20.9 | 0.124 | 2500 | 0.0032 | 1450 | - |
| 185 | 원형 압축 연선 | 15.9 | 2.0 | 23.3 | 0.0991 | 2500 | 0.0032 | 1820 | - |
| 240 | 원형 압축 연선 | 18.3 | 2.2 | 26.6 | 0.0754 | 2500 | 0.0032 | 2305 | - |
| 300 | 원형 압축 연선 | 20.5 | 2.4 | 29.6 | 0.0601 | 2500 | 0.0030 | 2925 | - |
| 400 | 원형 압축 연선 | 23.2 | 2.6 | 33.2 | 0.0470 | 2500 | 0.0028 | 3820 | - |
10
PRODUCT
300/500V 기기배선용 단심 비닐절연전선 : 90℃ (HIV)
300/500V Heat-Resistant PVC Insulated Wire
01
용도
주로 300/500V 이하의 일반 전기공작물이나 전기 기기의 배선에 사용하는 비닐전선으로, 내열성 가소제를 첨가한 PVC로 절연한 전선입니다. 주로 감지기나 조명기구를 연결할떄 사용됩니다.
02
적용규격
한국산업규격(KS)
제품규격
SPECIFICATIONS
| 도체 | 절연체 두께 (㎜) |
평균완성외경 (㎜) |
최대 도체 저항 (Ω/㎞) |
최소 절연 저항 (㏁·㎞) |
시험 전압 (V/1min) |
계산 중량 (㎏/㎞) |
||
|---|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
등급 | 하한값 | 상한값 | |||||
| 1.5 | 1 | 0.7 | 2.6 | 3.2 | 12.1 | 0.011 | 2.0 | 20 |
| 2.5 | 1 | 0.8 | 3.2 | 3.9 | 7.41 | 0.009 | 2.0 | 32 |
11
PRODUCT

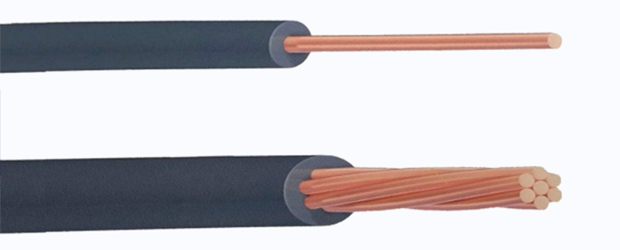

450/750V 저독성 난연폴리올레핀 절연전선 (HFIX)
450/750V Halogen Free Flame Retardant Polyolefin Insulated Wire
01
용도
정격전압 450/750V 이하의 옥내 고정 배선용으로 사용이되고, 일반 전기 공작물이나 전기기기의 배선에 사용하는 저독성 난연폴리올레핀으로 절연전선입니다.
02
적용규격
유성하이텍 표준규격
제품규격
SPECIFICATIONS
| 공칭 단면적 (㎟) |
도체 등급 | 절연체 두께 (㎜) |
완성품 바깥지름 | 도체 저항 (Ω/㎞) |
시험 전압 (V/1min) |
|
|---|---|---|---|---|---|---|
| 하한값 (㎜) |
상한값 (㎜) |
|||||
| 1.5 | 1 | 0.7 | 2.6 | 3.3 | 12.1 | 2.5 |
| 2 | 0.7 | 2.7 | 3.4 | 12.1 | 2.5 | |
| 2.5 | 1 | 0.8 | 3.2 | 4.0 | 7.41 | 2.5 |
| 2 | 0.8 | 3.3 | 4.1 | 7.41 | 2.5 | |
| 4 | 1 | 0.8 | 3.6 | 4.6 | 4.61 | 2.5 |
| 2 | 0.8 | 3.8 | 4.7 | 4.61 | 2.5 | |
| 6 | 1 | 0.8 | 4.1 | 5.2 | 3.08 | 2.5 |
| 2 | 0.8 | 4.3 | 5.4 | 3.08 | 2.5 | |
| 10 | 1 | 1.0 | 5.3 | 6.6 | 1.83 | 2.5 |
| 2 | 1.0 | 5.6 | 7.0 | 1.83 | 2.5 | |
| 16 | 2 | 1.0 | 6.4 | 8.0 | 1.15 | 2.5 |
| 25 | 2 | 1.2 | 8.1 | 10.1 | 0.727 | 2.5 |
| 35 | 2 | 1.2 | 9.0 | 11.3 | 0.524 | 2.5 |
| 50 | 2 | 1.4 | 10.6 | 13.2 | 0.387 | 2.5 |
| 70 | 2 | 1.4 | 12.1 | 15.1 | 0.268 | 2.5 |
| 95 | 2 | 1.6 | 14.1 | 17.6 | 0.193 | 2.5 |
| 120 | 2 | 1.6 | 15.6 | 19.4 | 0.153 | 2.5 |
| 150 | 2 | 1.8 | 17.3 | 21.6 | 0.124 | 2.5 |
| 185 | 2 | 2.0 | 19.3 | 24.1 | 0.0991 | 2.5 |
| 240 | 2 | 2.2 | 22.0 | 27.5 | 0.0754 | 2.5 |
| 300 | 2 | 2.4 | 24.5 | 30.6 | 0.0601 | 2.5 |
12
PRODUCT

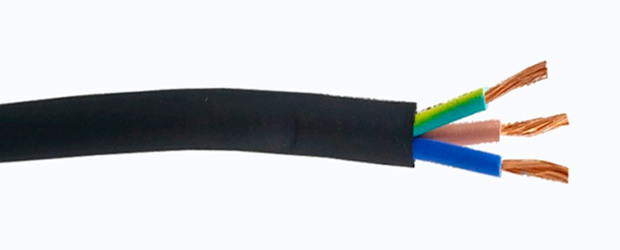

300/500V 범용 클로로프렌, 합성고무시스 코드 (IEC 57)
60245 KS IEC 57 / VDE
01
용도
AC 300/500V 이하 가정용 또는 휴대용 전기기기 등의 전원 공급을 위한 2~5 코어의 유연한 고무 케이블로 영하의 온도에서 유연성을 유지합니다. 주로 가정이나 사무용으로 사용됩니다.
02
적용규격
한국산업규격(KS)
제품규격
SPECIFICATIONS
| 선심수 (No.) |
도체 | 절연체 두께 (㎜) |
시스 두께 (㎜) |
완성외경 (㎜) |
도체 저항 | 절연 저항 (㏁·㎞) |
계산 중량 (㎏/㎞) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
최대 소선 지름 (㎜) |
외경 (㎜) |
도금 안한 것 (Ω/㎞) |
도금 한 것 (Ω/㎞) |
||||||
| 2 | 0.75 | 0.21 | 1.1 | 0.6 | 0.8 | 6.5 | 26.0 | 26.7 | 400 | 60 |
| 1.0 | 0.21 | 1.3 | 0.6 | 0.9 | 7.0 | 19.5 | 20.0 | 400 | 70 | |
| 1.5 | 0.26 | 1.6 | 0.8 | 1.0 | 8.5 | 13.3 | 13.7 | 400 | 110 | |
| 2.5 | 0.26 | 2.1 | 0.9 | 1.1 | 10.0 | 7.98 | 8.21 | 400 | 150 | |
| 3 | 0.75 | 0.21 | 1.1 | 0.6 | 0.9 | 7.0 | 26.0 | 26.7 | 400 | 70 |
| 1.0 | 0.21 | 1.3 | 0.6 | 0.9 | 7.5 | 19.5 | 20.0 | 400 | 90 | |
| 1.5 | 0.26 | 1.6 | 0.8 | 1.0 | 9.0 | 13.3 | 13.7 | 400 | 160 | |
| 2.5 | 0.26 | 2.1 | 0.9 | 1.1 | 11.0 | 7.98 | 8.21 | 400 | 190 | |
| 4 | 0.75 | 0.21 | 1.1 | 0.6 | 0.9 | 7.5 | 26.0 | 26.7 | 400 | 90 |
| 1.0 | 0.21 | 1.3 | 0.6 | 1.0 | 8.0 | 19.5 | 20.0 | 400 | 110 | |
| 1.5 | 0.26 | 1.6 | 0.8 | 1.1 | 10.0 | 13.3 | 13.7 | 400 | 160 | |
| 2.5 | 0.26 | 2.1 | 0.9 | 1.2 | 12.0 | 7.98 | 8.21 | 400 | 230 | |
| 5 | 0.75 | 0.21 | 1.1 | 0.6 | 1.0 | 9.0 | 26.0 | 26.7 | 400 | 120 |
| 1.0 | 0.21 | 1.3 | 0.6 | 1.0 | 9.5 | 19.5 | 20.0 | 400 | 140 | |
| 1.5 | 0.26 | 1.6 | 0.8 | 1.1 | 11.5 | 13.3 | 13.7 | 400 | 200 | |
| 2.5 | 0.26 | 2.1 | 0.9 | 1.3 | 13.5 | 7.98 | 8.21 | 400 | 300 | |
13
PRODUCT

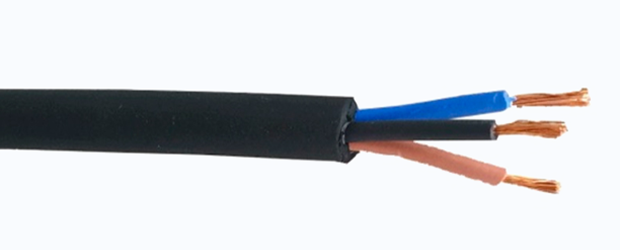

450/750V 경질 클로로프렌, 합성 고무시스 유연성 케이블 (IEC 66)
60245 KS IEC 66 / VDE
01
용도
450/750V의 정격 전압을 가진 전원 공급용 케이블로 높은 유연성을 제공합니다. 특히 영하에서도 유연성을 유지하기 때문에 냉기 및 냉동 환경의 산업 환경에서 사용하기 적합합니다. 주로 실내 및 실외에서 사용됩니다.
02
적용규격
한국산업규격(KS)
제품규격
SPECIFICATIONS
| 선심수 (No.) |
도체 | 절연체 두께 (㎜) |
시스 두께 (㎜) |
완성외경 (㎜) |
도체 저항 | 계산 중량 (㎏/㎞) |
|||
|---|---|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
최대 소선 지름 (㎜) |
외경 (㎜) |
도금 안한 것 (Ω/㎞) |
도금 한 것 (Ω/㎞) |
|||||
| 2 | 1.0 | 0.21 | 1.3 | 0.8 | 1.3 | 8.5 | 19.5 | 20.0 | 100 |
| 1.5 | 0.26 | 1.6 | 0.8 | 1.5 | 9.5 | 13.3 | 13.7 | 130 | |
| 2.5 | 0.26 | 2.1 | 0.9 | 1.7 | 11.5 | 7.98 | 8.21 | 180 | |
| 3 | 1.0 | 0.21 | 1.3 | 0.8 | 1.4 | 9.5 | 19.5 | 20.0 | 120 |
| 1.5 | 0.26 | 1.6 | 0.8 | 1.6 | 10.5 | 13.3 | 13.7 | 150 | |
| 2.5 | 0.26 | 2.1 | 0.9 | 1.8 | 12.5 | 7.98 | 8.21 | 220 | |
| 4 | 1.0 | 0.21 | 1.3 | 0.8 | 1.5 | 10.5 | 19.5 | 20.0 | 150 |
| 1.5 | 0.26 | 1.6 | 0.8 | 1.7 | 11.5 | 13.3 | 13.7 | 190 | |
| 2.5 | 0.26 | 2.1 | 0.9 | 1.9 | 13.5 | 7.98 | 8.21 | 270 | |
| 5 | 1.0 | 0.21 | 1.3 | 0.8 | 1.6 | 12.0 | 19.5 | 20.0 | 200 |
| 1.5 | 0.26 | 1.6 | 0.8 | 1.8 | 13.0 | 13.3 | 13.7 | 240 | |
| 2.5 | 0.26 | 2.1 | 0.9 | 2.0 | 15.0 | 7.98 | 8.21 | 350 | |
14
PRODUCT

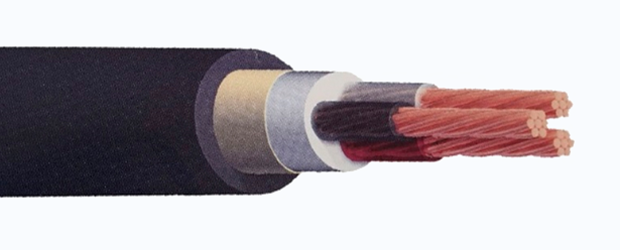

0.6/1㎸ 가교 폴리에틸렌 절연 비닐시스케이블 (CV)
0.6/1㎸ XLPE Insulated Power Cable
01
용도
0.6/1㎸의 전력회로에 사용하며 전기적, 물리적, 화학적 특성이 우수한 케이블로서 우리 생활에 매우 폭넓게 보급이 되어있습니다. 주로 주택 및 상업 시설, 공장 시설 등에서 사용합니다.
02
적용규격
한국산업규격(KS)
제품규격
SPECIFICATIONS
2개연 Duplex (DV-2R) KS C : 3315
| 공칭 단면적 (㎟) |
소선수/소선 지름 (No./㎜) |
외경 (㎜) |
절연체 두께 (㎜) |
시스 두께 (㎜) |
완성외경 (㎜) |
도체 저항 (Ω/㎞) |
시험 전압 (㎸/1min) |
계산 중량 (㎏/㎞) |
표준 길이 (m) |
|---|---|---|---|---|---|---|---|---|---|
| 1.5 | 7/0.53 | 1.59 | 0.7 | 1.4 | 6.3 | 12.1 | 3.5 | 60 | 300 |
| 2.5 | 7/0.67 | 2.01 | 0.7 | 1.4 | 6.7 | 7.41 | 3.5 | 75 | 300 |
| 4 | 7/0.85 | 2.55 | 0.7 | 1.4 | 7.2 | 4.61 | 3.5 | 75 | 300 |
| 6 | 7/1.04 | 3.12 | 0.7 | 1.4 | 7.8 | 3.08 | 3.5 | 115 | 300 |
| 10 | 7/1.35 | 4.05 | 0.7 | 1.4 | 9.4 | 1.83 | 3.5 | 160 | 300 |
| 16 | C.C | 4.7 | 0.7 | 1.4 | 10 | 1.15 | 3.5 | 220 | 300 |
| 25 | C.C | 5.9 | 0.9 | 1.4 | 12 | 0.727 | 3.5 | 320 | 300 |
| 35 | C.C | 6.9 | 0.9 | 1.4 | 13 | 0.524 | 3.5 | 420 | 300 |
| 50 | C.C | 8.1 | 1.0 | 1.4 | 14.5 | 0.387 | 3.5 | 565 | 300 |
| 70 | C.C | 9.8 | 1.1 | 1.4 | 16 | 0.268 | 3.5 | 750 | 300 |
| 95 | C.C | 11.4 | 1.1 | 1.5 | 18.5 | 0.193 | 3.5 | 1005 | 300 |
| 120 | C.C | 12.9 | 1.2 | 1.5 | 20 | 0.153 | 3.5 | 1260 | 300 |
| 150 | C.C | 14.4 | 1.4 | 1.6 | 22 | 0.124 | 3.5 | 1560 | 300 |
| 185 | C.C | 15.9 | 1.6 | 1.6 | 24 | 0.091 | 3.5 | 1935 | 200 |
| 240 | C.C | 18.3 | 1.7 | 1.7 | 27 | 0.0754 | 3.5 | 2455 | 200 |
| 300 | C.C | 20.5 | 1.8 | 1.8 | 30 | 0.0601 | 3.5 | 3065 | 200 |
| 400 | C.C | 23.2 | 2.0 | 1.9 | 34 | 0.0470 | 3.5 | 3995 | 150 |
| 500 | C.C | 26.4 | 2.2 | 2.0 | 37 | 0.0366 | 3.5 | 4840 | 150 |
| 630 | C.C | 30.2 | 2.4 | 2.2 | 42 | 0.283 | 3.5 | 6540 | 150 |
15
PRODUCT

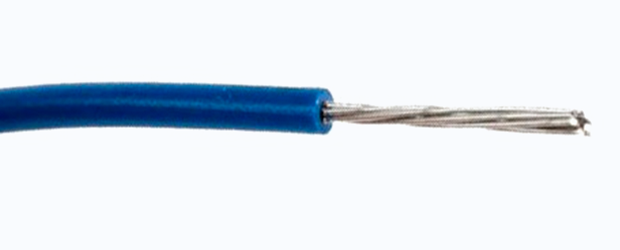

비닐 절연 전선 (UL Style No. 1007)
PVC Insulated Wire
01
용도
전기, 전자 기기의 내부 배선용으로 사용됩니다.
02
적용규격
한국산업규격(KS)
제품규격
SPECIFICATIONS
| 도체 | 절연체 | 최소 도체 저항 (Ω/㎞) |
최소 절연 저항 (㏁/㎞) |
내전압 (V/1min) |
조장 (m) |
|||
|---|---|---|---|---|---|---|---|---|
| 규격 | 구성 (No./㎜) |
외경 (㎜) |
두께 (㎜) |
외경 (㎜) |
||||
| 30 | 7/0.102 | 0.31 | 0.42 | 1.14 | 381.0 | 10 | 2000 | 2000(610) |
| 28 | 7/0.127 | 0.38 | 0.42 | 1.21 | 239.0 | 10 | 2000 | 2000(610) |
| 26 | 7/0.160 | 0.48 | 0.42 | 1.32 | 150.0 | 10 | 2000 | 2000(610) |
| 24 | 11/0.160 | 0.61 | 0.42 | 1.45 | 94.2 | 10 | 2000 | 2000(610) |
| 22 | 17/0.160 | 0.76 | 0.42 | 1.60 | 59.4 | 10 | 2000 | 2000(610) |
| 20 | 26/0.160 | 0.95 | 0.42 | 1.78 | 36.7 | 10 | 2000 | 2000(610) |
| 18 | 41/0.160 | 1.17 | 0.42 | 2.04 | 23.2 | 10 | 2000 | 2000(610) |
| 16 | 26/0.254 | 1.49 | 0.42 | 2.38 | 14.6 | 10 | 2000 | 2000(610) |
16
PRODUCT

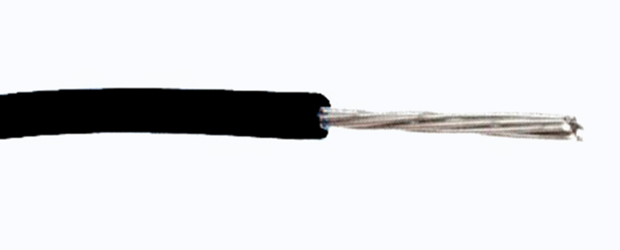

비닐 절연 전선 (UL Style No. 1015)
PVC Insulated Wire
01
용도
전기, 전자 기기의 내부 배선용으로 사용됩니다.
02
적용규격
한국산업규격(KS)
제품규격
SPECIFICATIONS
| 도체 | 절연체 | 최소 도체 저항 (Ω/㎞) |
최소 절연 저항 (㏁/㎞) |
내전압 (V/1min) |
조장 (m) |
|||
|---|---|---|---|---|---|---|---|---|
| 규격 | 구성 (No./㎜) |
외경 (㎜) |
두께 (㎜) |
외경 (㎜) |
||||
| 26 | 7/0.160 | 0.48 | 0.83 | 2.11 | 150.00 | 15 | 2000 | 2000(610) |
| 24 | 11/0.160 | 0.61 | 0.83 | 2.23 | 94.20 | 15 | 2000 | 2000(610) |
| 22 | 17/0.160 | 0.76 | 0.83 | 2.40 | 59.40 | 15 | 2000 | 2000(610) |
| 20 | 26/0.160 | 0.95 | 0.83 | 2.60 | 36.70 | 15 | 2000 | 2000(610) |
| 18 | 41/0.160 | 1.17 | 0.83 | 2.80 | 23.20 | 15 | 2000 | 2000(610) |
| 16 | 26/0.254 | 1.49 | 0.83 | 3.13 | 14.60 | 15 | 2000 | 2000(610) |
| 14 | 41/0.254 | 1.88 | 0.83 | 3.52 | 8.96 | 15 | 2000 | 2000(610) |
| 12 | 65/0.254 | 2.36 | 0.83 | 4.10 | 5.64 | 15 | 2000 | 2000(610) |
| 10 | 66/0.320 | 3.00 | 0.83 | 4.94 | 3.55 | 15 | 2000 | 2000(610) |
17
PRODUCT
URD
(Underground Residential Distribution Cable)
01
용도
주거지역, 상업시설 및 산업시설 등의 지중
배전선로에서 전력을 공급하기 위해 사용되는
케이블입니다. 동심중성선 구조를 적용하여
지중 배전 환경에 적합하도록 설계되었으며,
주로 지중 배전망의 전력 공급용으로 사용됩니다.
02
적용규격
한국전력공사 규격
제품규격
SPECIFICATIONS
URD(CU) 절연 100%
| 도체 | 내부 반도전층 두께 (mm) |
절연체 두께 (mm) |
외부 반도전층 두께 | 시스 두께 (mm) |
완성외경 (mm) |
최대 도체 저항 (Ω/km) |
||
|---|---|---|---|---|---|---|---|---|
| 등급등급 | 규격 | 외경 (mm) |
||||||
| 15kV | 1 AWG | 8.1 | 0.6 | 최대: 5.21 최소: 4.19 |
최대: 1.52 최소: 0.76 |
최대: 2.03 최소: 1.14 |
27.0 | 0.432 |
| 1/0 AWG | 9.1 | 0.6 | 최대: 5.21 최소: 4.19 |
최대: 1.52 최소: 0.76 |
최대: 2.03 최소: 1.14 |
27.0 | 0.551 | |
| 2/0 AWG | 10.1 | 0.6 | 최대: 5.21 최소: 4.19 |
최대: 1.52 최소: 0.76 |
최대: 2.03 최소: 1.14 |
28.5 | 0.272 | |
| 250 MCM | 14 | 0.7 | 최대: 5.21 최소: 4.19 |
최대: 1.52 최소: 0.76 |
최대: 2.03 최소: 1.14 |
32.5 | 0.1438 | |
| 500 MCM | 19.7 | 0.7 | 최대: 5.21 최소: 4.19 |
최대: 1.91 최소: 1.02 |
최대: 2.03 최소: 1.14 |
40.0 | 0.0722 | |
| 750 MCM | 24.2 | 0.8 | 최대: 5.21 최소: 4.19 |
최대: 1.91 최소: 1.02 |
최대: 3.05 최소: 1.78 |
46.5 | 0.0481 | |
| 25kV | 1 AWG | 8.1 | 0.6 | 최대: 7.37 최소: 6.22 |
최대: 1.52 최소: 0.76 |
최대: 2.03 최소: 1.14 |
31.0 | 0.432 |
| 500 MCM | 19.7 | 0.7 | 최대: 7.37 최소: 6.22 |
최대: 1.91 최소: 1.02 |
최대: 3.05 최소: 1.78 |
46.0 | 0.0722 | |
| 35kV | 4/0 AWG | 12.8 | 0.6 | 최대: 9.53 최소: 8.38 |
최대: 1.91 최소: 1.02 |
최대: 2.03 최소: 1.14 |
40.0 | 0.171 |
URD(AL) 절연 100%
| 도체 | 내부 반도전층 두께 (mm) |
절연체 두께 (mm) |
외부 반도전층 두께 | 시스 두께 (mm) |
완성외경 (mm) |
최대 도체 저항 (Ω/km) |
|
|---|---|---|---|---|---|---|---|
| 등급 | 규격 | ||||||
| 35kV | 1/0 AWG | 0.6 | 최대: 9.53 최소: 8.38 |
최대: 1.91 최소: 1.02 |
최대: 2.03 최소: 1.14 |
36.5 | 0.551 |
| 2/0 AWG | 0.6 | 최대: 9.53 최소: 8.38 |
최대: 1.91 최소: 1.02 |
최대: 2.03 최소: 1.14 |
37.0 | 0.436 | |
| 3/0 AWG | 0.6 | 최대: 9.53 최소: 8.38 |
최대: 1.91 최소: 1.02 |
최대: 2.03 최소: 1.14 |
38.5 | 0.344 | |
| 4/0 AWG | 0.6 | 최대: 9.53 최소: 8.38 |
최대: 1.91 최소: 1.02 |
최대: 2.03 최소: 1.14 |
39.5 | 0.274 | |
| 250 MCM | 0.7 | 최대: 9.53 최소: 8.38 |
최대: 1.91 최소: 1.02 |
최대: 3.05 최소: 1.78 |
42.5 | 0.232 | |
| 350 MCM | 0.7 | 최대: 9.53 최소: 8.38 |
최대: 2.29 최소: 1.40 |
최대: 3.05 최소: 1.78 |
44.0 | 0.194 | |
| 500 MCM | 0.7 | 최대: 9.53 최소: 8.38 |
최대: 2.29 최소: 1.40 |
최대: 3.05 최소: 1.78 |
45.0 | 0.166 | |
| 600 MCM | 0.7 | 최대: 9.53 최소: 8.38 |
최대: 2.29 최소: 1.40 |
최대: 3.05 최소: 1.78 |
52.0 | 0.0968 | |
| 750 MCM | 0.8 | 최대: 9.53 최소: 8.38 |
최대: 2.29 최소: 1.40 |
최대: 3.05 최소: 1.78 |
55.5 | 0.0774 | |
| 800 MCM | 0.8 | 최대: 9.53 최소: 8.38 |
최대: 2.29 최소: 1.40 |
최대: 3.05 최소: 1.78 |
56.0 | 0.0725 | |
| 1000 MCM | 0.8 | 최대: 9.53 최소: 8.38 |
최대: 2.29 최소: 1.40 |
최대: 3.05 최소: 1.78 |
58.0 | 0.0581 | |
| 1250 MCM | 0.9 | 최대: 9.53 최소: 8.38 |
최대: 2.29 최소: 1.40 |
최대: 3.05 최소: 1.78 |
62.5 | 0.0462 | |
| 1500 MCM | 0.9 | 최대: 9.53 최소: 8.38 |
최대: 2.29 최소: 1.40 |
최대: 3.05 최소: 1.78 |
67.0 | 0.0387 | |
18
PRODUCT
6/10kV 트레이용 난연 전력케이블(TFR-CV)
6/10kV XLPE Insulated Tray Flame-Retardant PVC Sheathed Power Cable
01
용도
발전소, 변전소, 공장 및 산업시설 등의 전력 공급용
으로 사용되는 케이블입니다. 가교폴리에틸렌
(XLPE) 절연체와 난연성 외피를 적용하여
우수한 절연 성능과 난연 특성을 갖추고 있으며,
주로 케이블 트레이를 이용한 전력 배선에
사용됩니다.
02
적용규격
한국전력공사 규격
단 심
Single-Core Cable
KS C IEC 60502-2/당사표준 : KS C 3899
| 도 체 | 절연두께 mm |
쉬스두께 mm |
완성품 바깥지름 (약) mm |
도체저항 (20℃) Ω/km |
시험전압 kV |
참 고 | ||
|---|---|---|---|---|---|---|---|---|
| 공칭단면적 mm² |
소선수/소선지름 또는 모양 |
계산무게 kg/km |
표준길이 m |
|||||
| 16 | 원형압축 | 3.4 | 1.5 | 17.5 | 1.15 | 21 | 434 | 300 |
| 25 | 3.4 | 1.6 | 19 | 0.727 | 21 | 547 | 300 | |
| 35 | 3.4 | 1.6 | 20 | 0.524 | 21 | 671 | 300 | |
| 50 | 3.4 | 1.6 | 21 | 0.387 | 21 | 812 | 300 | |
| 70 | 3.4 | 1.7 | 23 | 0.268 | 21 | 1056 | 300 | |
| 95 | 3.4 | 1.8 | 25 | 0.193 | 21 | 1337 | 300 | |
| 120 | 3.4 | 1.8 | 26.5 | 0.153 | 21 | 1617 | 300 | |
| 150 | 3.4 | 1.8 | 28 | 0.124 | 21 | 1858 | 200 | |
| 185 | 3.4 | 1.9 | 30 | 0.0991 | 21 | 2225 | 200 | |
| 240 | 3.4 | 2 | 32.5 | 0.0754 | 21 | 2779 | 200 | |
| 300 | 3.4 | 2 | 34.5 | 0.0601 | 21 | 3416 | 200 | |
| 400 | 3.4 | 2.2 | 38 | 0.047 | 21 | 4406 | 150 | |
| 500 | 3.4 | 2.2 | 41 | 0.0366 | 21 | 5328 | 150 | |
| 630 | 3.4 | 2.4 | 45.5 | 0.0283 | 21 | 6677 | 150 | |
※ 계산무게는 약간의 차이가 있을 수 있음.
※ CV, TFR-CV, HFCO의 구조는 동일합니다.
3 심
3-Core Cable
| 도 체 | 절연두께 mm |
쉬스두께 mm |
완성품 바깥지름 (약) mm |
도체저항 (20℃) Ω/km |
시험전압 kV |
참 고 | ||
|---|---|---|---|---|---|---|---|---|
| 공칭단면적 mm² |
소선수/소선지름 또는 모양 |
계산무게 kg/km |
표준길이 m |
|||||
| 16 | 원형압축 | 3.4 | 2.1 | 35.5 | 1.15 | 21 | 1444 | 300 |
| 25 | 3.4 | 2.2 | 38.5 | 0.727 | 21 | 1835 | 300 | |
| 35 | 3.4 | 2.3 | 41 | 0.524 | 21 | 2221 | 300 | |
| 50 | 3.4 | 2.4 | 43.5 | 0.387 | 21 | 2699 | 300 | |
| 70 | 3.4 | 2.6 | 47 | 0.268 | 21 | 3474 | 300 | |
| 95 | 3.4 | 2.6 | 51 | 0.193 | 21 | 4398 | 300 | |
| 120 | 3.4 | 2.7 | 55 | 0.153 | 21 | 5267 | 300 | |
| 150 | 3.4 | 2.8 | 58 | 0.124 | 21 | 6071 | 300 | |
| 185 | 3.4 | 2.9 | 62 | 0.0991 | 21 | 7232 | 200 | |
| 240 | 3.4 | 3.1 | 67.5 | 0.0754 | 21 | 9009 | 200 | |
| 300 | 3.4 | 3.3 | 72.5 | 0.0601 | 21 | 11098 | 200 | |
19
PRODUCT
0.6/1kV 트레이용 난연 비닐절연 접지전선(TFR-GV)
0.6/1kV Tray Flame-Retardant PVC Insulated Wire for Grounding
01
용도
건축물, 공장, 발전소 및 산업시설 등의 전기설비
접지용으로 사용되는 전선입니다.
난연성 비닐(PVC) 절연체를 적용하여 화재 발생 시
불꽃의 확산을 억제하며, 전기설비의 안전한
접지 배선에 사용됩니다.
02
적용규격
한국전력공사 규격
제품규격
SPECIFICATIONS
URD(CU) 절연 100%
| 도 체 | 절연두께 mm |
완성외경 | 완성외경 | 완성외경 | 완성외경 | 완성외경 | ||
|---|---|---|---|---|---|---|---|---|
| 도체저항 | 시험전압 | 개산중량 | ||||||
| mm² | No./mm | mm | mm | mm | Ω/km | V/5min | kg/km | m |
| 1.5 | 7/0.53 | 1.59 | 2.2 | 6.5 | 12.1 | 3500 | 65 | 300 |
| 2.5 | 7/0.67 | 2.01 | 2.2 | 7 | 7.41 | 3500 | 80 | 300 |
| 4 | 7/0.85 | 2.55 | 2.4 | 8 | 4.61 | 3500 | 105 | 300 |
| 6 | 7/1.04 | 3.12 | 2.4 | 8.5 | 3.08 | 3500 | 135 | 300 |
| 10 | 7/1.35 | 4.5 | 2.4 | 9.5 | 1.83 | 3500 | 185 | 300 |
| 16 | C.C | 4.7 | 2.4 | 10 | 1.15 | 3500 | 240 | 300 |
| 25 | C.C | 5.9 | 2.6 | 12 | 0.727 | 3500 | 350 | 300 |
| 35 | C.C | 6.9 | 2.6 | 13 | 0.524 | 3500 | 440 | 300 |
| 50 | C.C | 8.1 | 2.8 | 14.5 | 0.387 | 3500 | 615 | 300 |
| 70 | C.C | 9.8 | 2.8 | 16 | 0.268 | 3500 | 800 | 300 |
| 95 | C.C | 11.4 | 3.1 | 18.5 | 0.193 | 3500 | 1080 | 300 |
| 120 | C.C | 12.9 | 3.1 | 20 | 0.153 | 3500 | 1330 | 300 |
| 150 | C.C | 14.4 | 3.4 | 22 | 0.124 | 3500 | 1640 | 300 |
| 185 | C.C | 15.9 | 3.7 | 25 | 0.0991 | 3500 | 2040 | 200 |
| 240 | C.C | 18.3 | 4 | 28 | 0.0754 | 3500 | 2595 | 200 |
| 300 | C.C | 20.5 | 4.3 | 30 | 0.0601 | 3500 | 3235 | 200 |
광주공장
전남광주통합특별시 북구 첨단벤처소로15번길 46나주공장
전남광주통합특별시 나주시 혁신산단3길 32-47광주공장
전남광주통합특별시 북구 첨단벤처소로15번길 26 /이메일
aillon98@naver.com 관리자일학습 병행제, 도제교육 등 지역인재,Copyright © 유성하이텍 All rights reserved.
